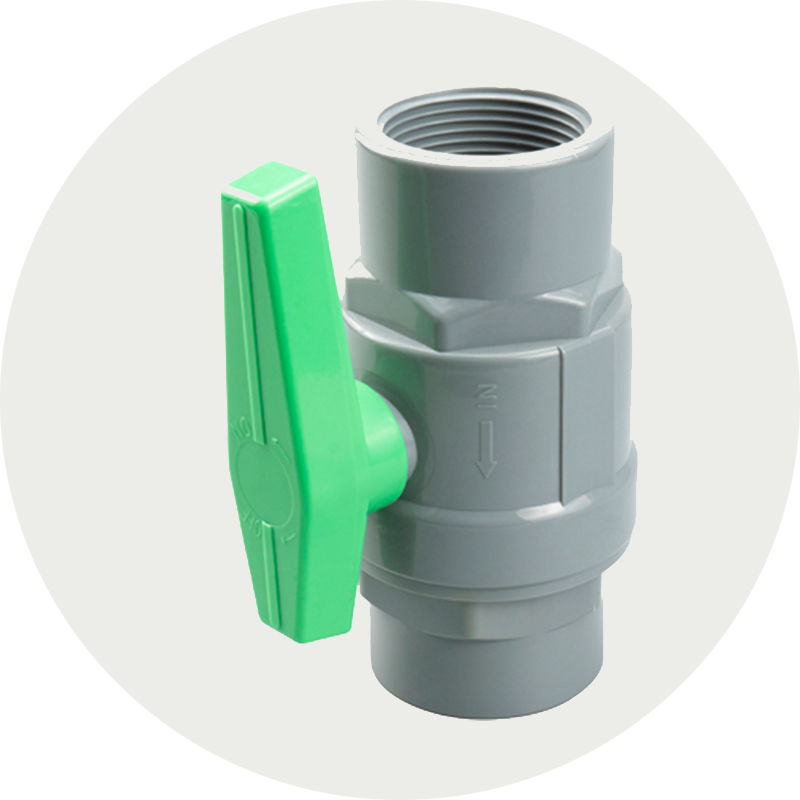

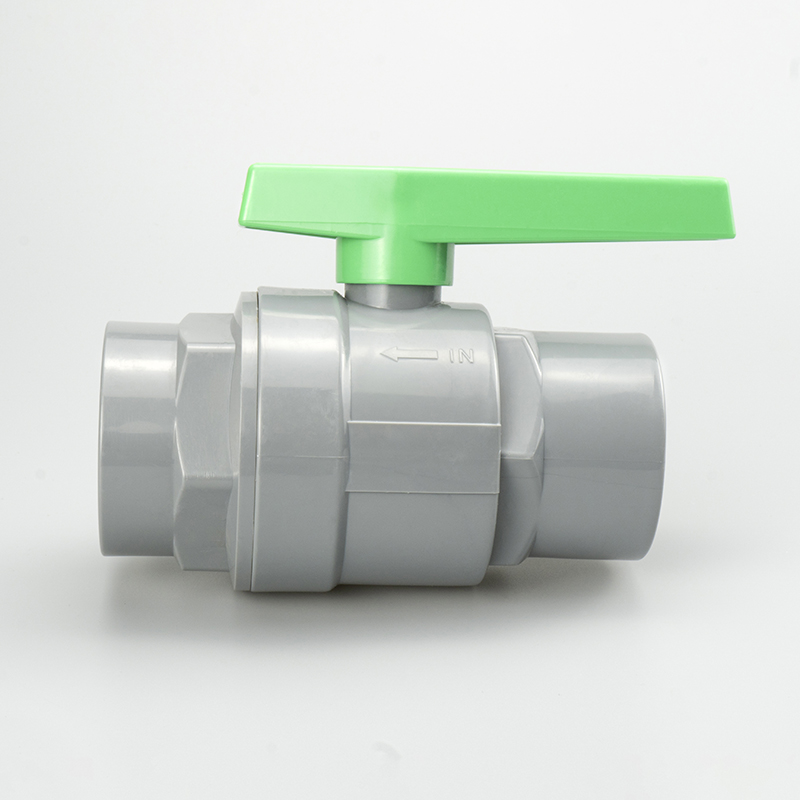

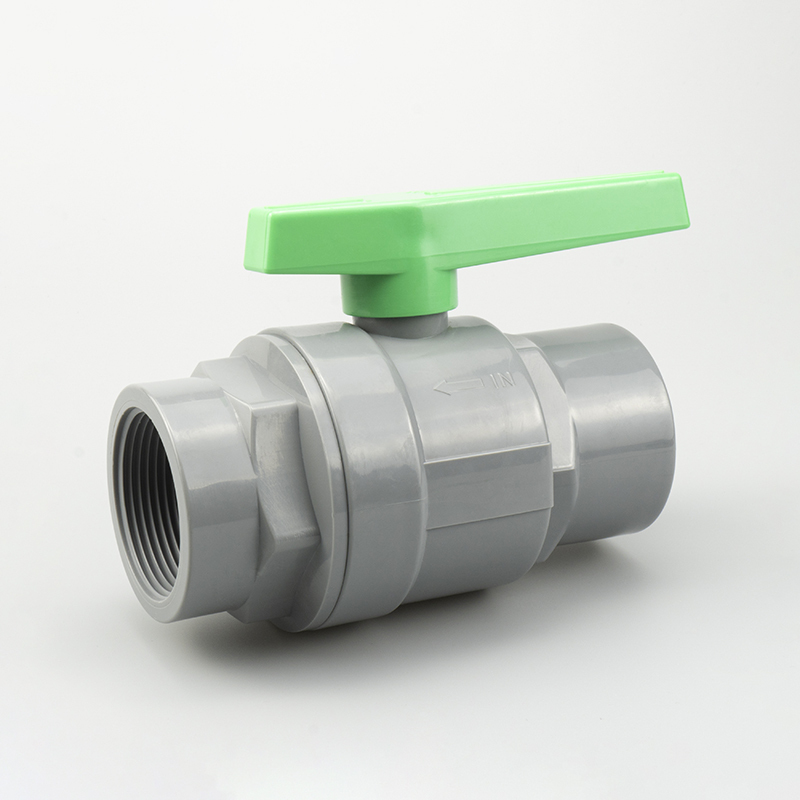

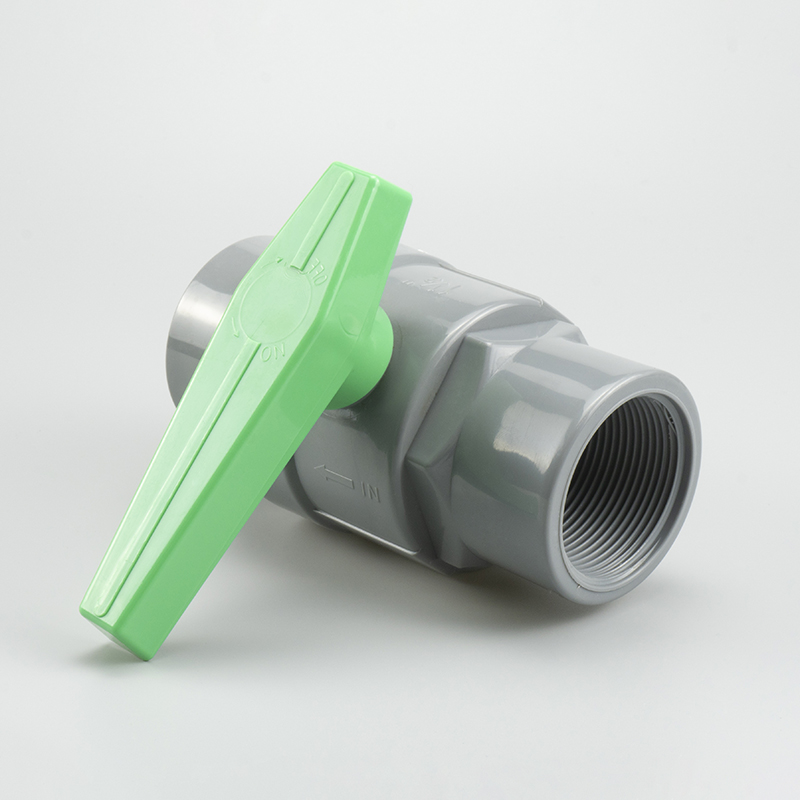

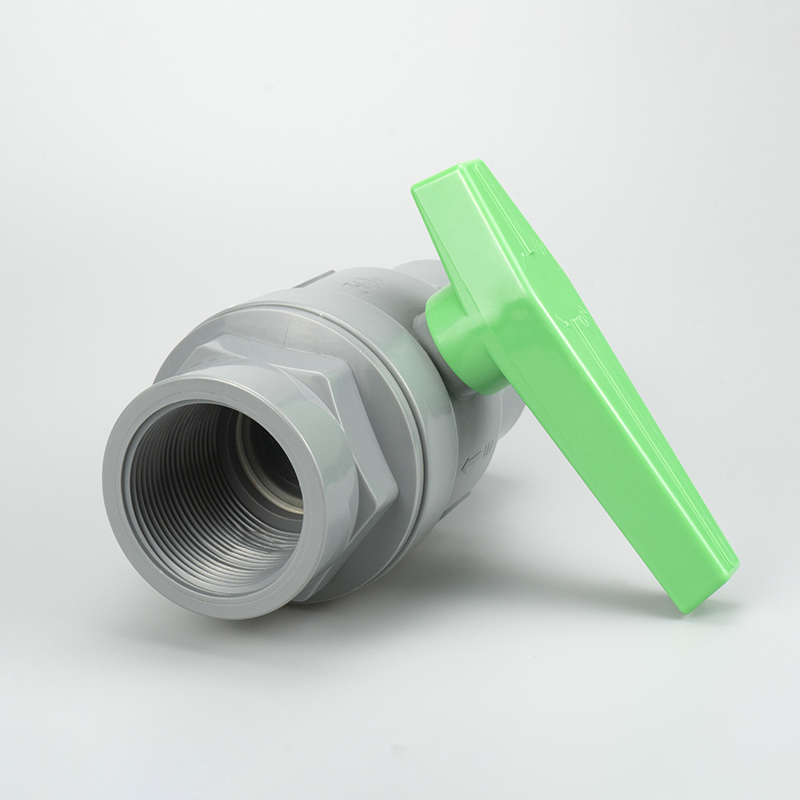

اعلیٰ معیار کے پیویسی بال والوز پائپ کی فٹنگ دو پیس بال والو جس میں سبز رنگ کا پلاسٹک ہینڈل سٹینلیس سٹیل ہینڈل 3M والو
اجزاء کا مواد
مواد کی تفصیلات
| NO | حصہ | مواد | مقدار |
| 1 | جسم | UPVC | 1 |
| 2 | STEM O-Ring | EPDM، FPM (NBR) | 1 |
| 3 | STEM | پی او ایم | 1 |
| 4 | گیند | ABS چڑھانا کروم | 1 |
| 5 | سیٹ سیل | ٹی پی ای، ٹی پی وی سی، ٹی پی او | 2 |
| 6 | ہینڈل | PVC/ABS | 1 |

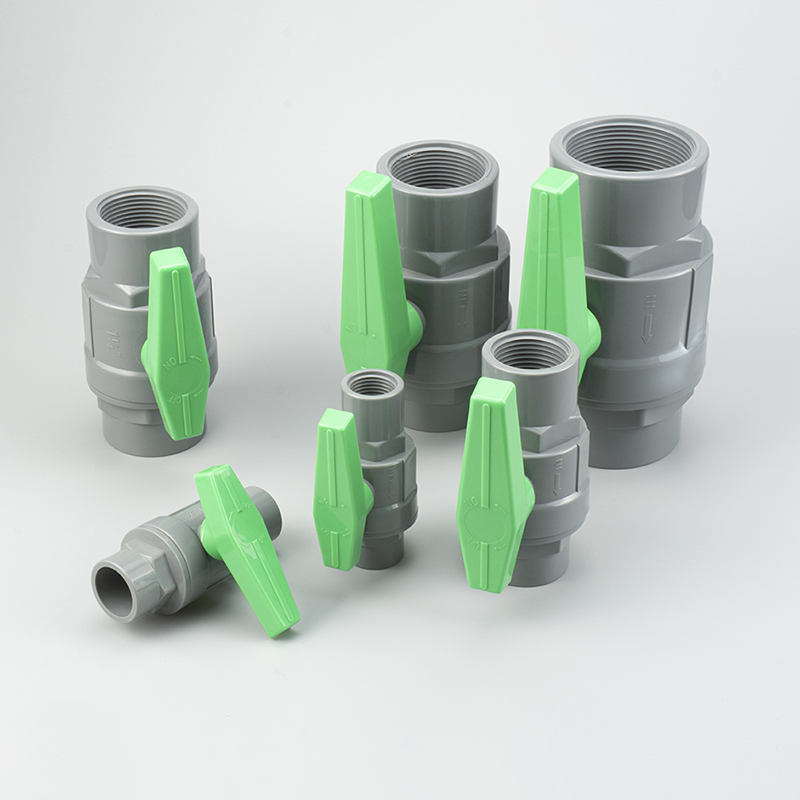

ماڈل سائز پیرامیٹر موازنہ جدول
| ڈائمینشن | یونٹ | |||||||||||
| ماڈل | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| سائز | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | انچ | ||
| thd./in | این پی ٹی | 14 | 14 | 11.5 | 11.5 | 11.5 | 11.5 | 8 | 8 | 8 | mm | |
| بی ایس پی ٹی | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
| جے آئی ایس | I | 20 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | 22.3 | 26.3 | 32.33 | 38.43 | 48.46 | 60.56 | 76.6 | 89.6 | 114.7 | mm | ||
| d2 | 21.7 | 25.7 | 31.67 | 37.57 | 47.54 | 59.44 | 75.87 | 88.83 | 113.98 | mm | ||
| اے این ایس آئی | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | 21.54 | 26.87 | 33.65 | 42.42 | 48.56 | 60.63 | 73.38 | 89.31 | 114.76 | mm | ||
| d2 | 21.23 | 26.57 | 33.27 | 42.04 | 48.11 | 60.17 | 72.85 | 88.7 | 114.07 | mm | ||
| DIN | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | 20.3 | 25.3 | 32.3 | 40.3 | 50.3 | 63.3 | 75.3 | 90.3 | 110.4 | mm | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | mm | ||
| d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
| H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | 121 | 134 | mm | ||
| A | 68 | 80 | 94 | 100 | 110 | 136 | 170 | 210 | 236 | mm | ||
| L | 77 | 91 | 103 | 111 | 123 | 146 | 178 | 210 | 255 | mm | ||
| D | 32 | 37.5 | 44 | 52 | 60 | 74 | 93 | 110 | 135 | mm | ||
