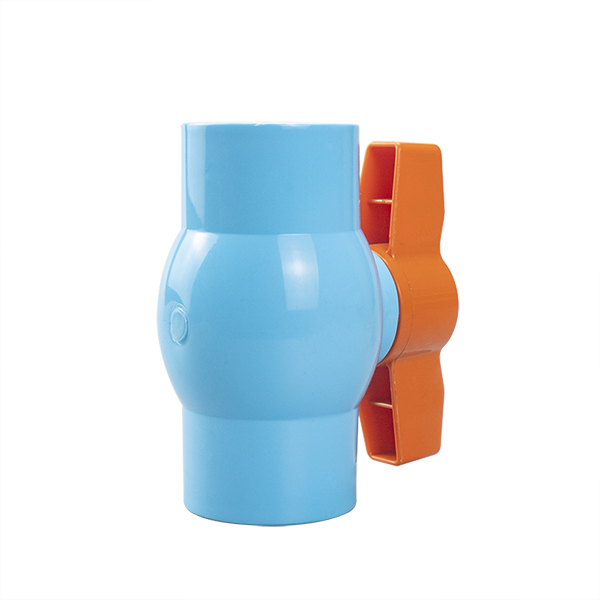

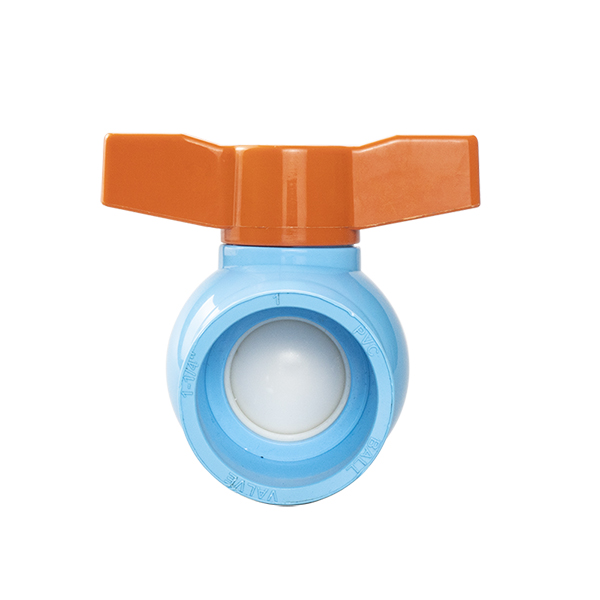

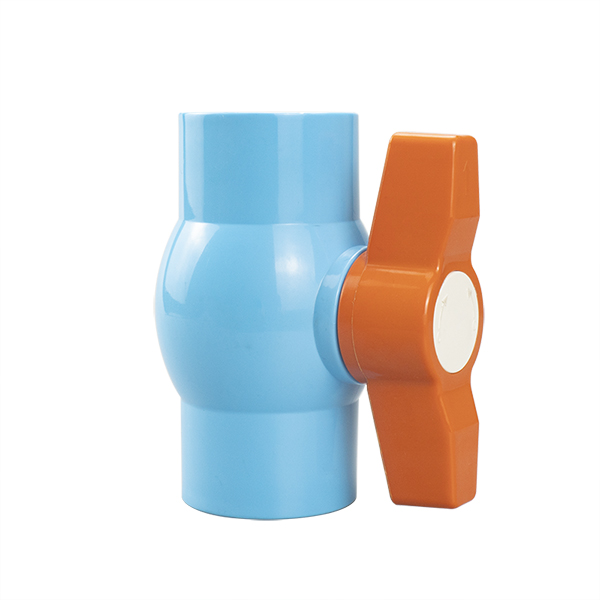

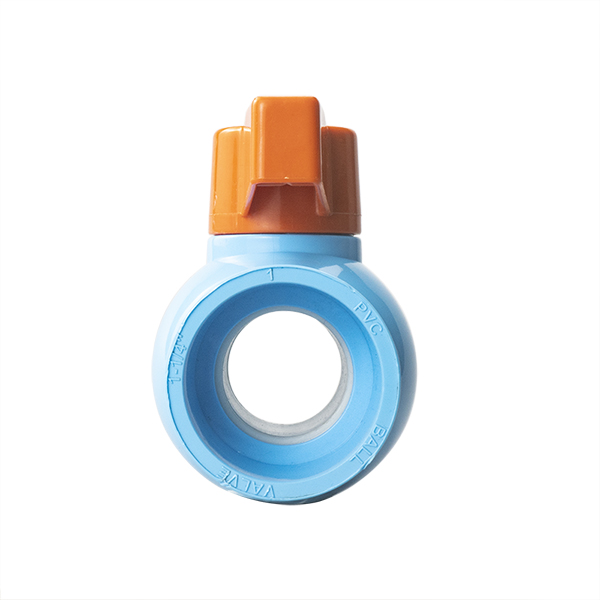

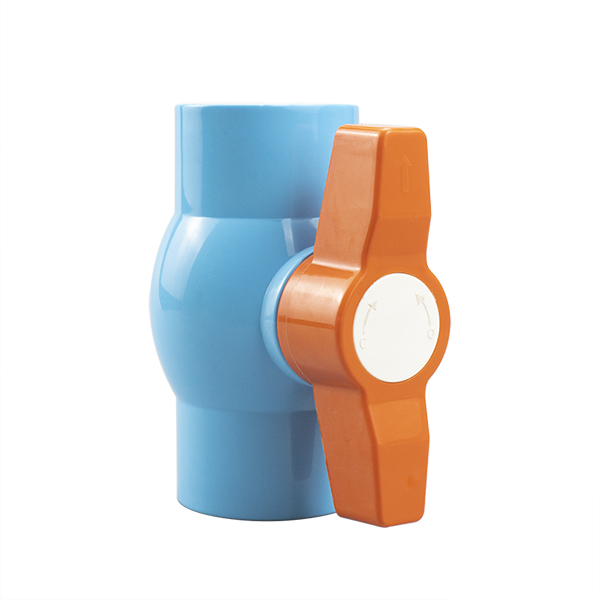

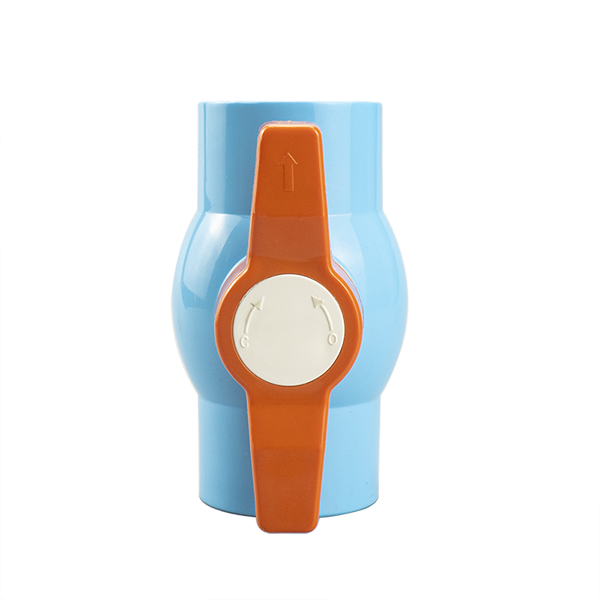

2022 چائنا والوز فیکٹری کنٹرول والو ساکٹ یا تھریڈڈ UPVC PVC بال والوز 1/2″ انچ
ڈیوائس کے پیرامیٹرز
برانڈ کا نام: PNTEK
استعمال کریں: زرعی آبپاشی/میری کلچر/سوئمنگ پول/انجینئرنگ کی تعمیر
رنگ: انتخاب کے لیے بہت سے رنگ دستیاب ہیں۔
مواد: UPVC
میڈیا کا درجہ حرارت: اعلی درجہ حرارت، کم درجہ حرارت، درمیانہ درجہ حرارت، عام درجہ حرارت
پروڈکٹ کی زندگی:> 500,000 اوقات کھلی اور بند
مصنوعات کی تفصیل
ہماری کمپنی کا بال والو سنکنرن کو اچھی طرح سے برداشت کرسکتا ہے، لہذا اس کی سروس کی زندگی کو مؤثر طریقے سے بڑھایا جاسکتا ہے، اور مصنوعات خود بہت لچکدار اور آسان ہے، اعلی طاقت اور کم رساو کے ساتھ، لہذا صارفین کی طرف سے اس کی بہت تعریف کی جاتی ہے۔ وہ صنعتی اور سول عمارتوں میں بڑے پیمانے پر استعمال ہوتے ہیں، بشمول انڈور اور آؤٹ ڈور ڈرینیج،
سیوریج پائپ پروجیکٹس، سنکنرن کیمیائی حالات اور زرعی آبپاشی کے نظام کے لیے بھی استعمال کیا جا سکتا ہے۔
اس کے علاوہ، یہ وینٹیلیشن پائپ اور ڈی ڈرینیج پائپ لائن وغیرہ کے لیے بھی موزوں ہیں۔ ہمارے پاس مختلف سائز کی مصنوعات ہیں یہاں تک کہ کسی ایک شے کے لیے، مختلف درخواست کی صورت حال کے لیے۔ 100% لیک ٹیسٹ اس بات کو یقینی بنانے کے لیے کہ آپ کو ملنے والی مصنوعات اچھی ہیں۔ اس بات کو یقینی بنانے کے لیے کہ مصنوعات بین الاقوامی معیار تک پہنچ رہی ہیں، پیداوار کے دوران عام مصنوعات کا معائنہ کیا جائے گا۔
جیسا کہ گرم اور ٹھنڈے پانی کی فراہمی اور صنعتی پائپ انجینئرنگ ایپلی کیشنز میں پلاسٹک کے پائپوں کا تناسب بڑھتا جا رہا ہے، پلاسٹک کے پائپ سسٹمز میں پلاسٹک والوز کا کوالٹی کنٹرول تیزی سے اہم ہوتا جا رہا ہے۔
مصنوعات کے فوائد
1، ہلکے وزن اور اعلی طاقت
2. استعمال ہونے پر کوئی کمپن شور نہیں۔
3. کھولنا اور بند کرنا آسان ہے۔
4. کومپیکٹ بال والو انسٹال کرنا آسان ہے۔
5. سب سے کم رساو کی شرح، پیکنگ سے پہلے 100% ٹیسٹ کیا جاتا ہے۔
6. سیال مزاحمت چھوٹا ہے
7. بال والو کے مواد کو ہینڈل کریں: ABS، جسم کا مواد: پیویسی
8. الکلی اور تیزاب کی مزاحمت
9. نرم رنگ اور شاندار ڈیزائن
10. ماحول دوست، غیر زہریلا
11. روزمرہ کی زندگی میں بڑے پیمانے پر استعمال کیا جاتا ہے: تعمیرات، زرعی آبپاشی، صنعت، باغ، سوئمنگ پول...
12. یہ بال والو 20mm سے 110mm (1/2'' سے 4'' تک) کے سائز میں پیش کیے جاتے ہیں۔
13. دستیاب رنگ: سبز، سرمئی، سفید، بھورا، نیلا
14. سرٹیفکیٹ: آئی ایس او 9001، چین ٹیسٹ
لیجنڈ اور جسمانی نقشہ
اجزاء کا مواد
مواد کی تفصیلات
NO | حصہ | مواد | مقدار |
1 | جسم | UPVC، CPVC | 1 |
2 | STEM O-Ring | EPDM، FPM (NBR) | 1 |
3 | STEM | UPVC، CPVC | 1 |
4 | گیند | UPVC، CPVC | 1 |
5 | سیٹ سیل | ٹی پی ای، ٹی پی وی سی، ٹی پی او | 2 |
6 | CAP | پیویسی، اے بی ایس | 1 |
7 | ہینڈل | پیویسی، اے بی ایس | 1 |
8 | سکرو | ایس ایس 304، اسٹیل | 1 |
ماڈل سائز پیرامیٹر موازنہ جدول
ڈائمینشن | یونٹ | |||||||||||
ماڈل | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
سائز | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | انچ | ||
thd./in | این پی ٹی | 14 | 14 | 11.5 | 11.5 | 11.5 | 11.5 | 8 | 8 | 8 | mm | |
بی ایس پی ٹی | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
جے آئی ایس | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
d1 | 22.3 | 26.3 | 32.33 | 38.43 | 48.46 | 60.56 | 76.6 | 89.6 | 114.7 | mm | ||
d2 | 21.7 | 25.7 | 31.67 | 37.57 | 47.54 | 59.44 | 75.87 | 88.83 | 113.98 | mm | ||
اے این ایس آئی | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
d1 | 21.54 | 26.87 | 33.65 | 42.42 | 48.56 | 60.63 | 73.38 | 89.31 | 114.76 | mm | ||
d2 | 21.23 | 26.57 | 33.27 | 42.04 | 48.11 | 60.17 | 72.85 | 88.7 | 114.07 | mm | ||
DIN | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
d1 | 20.3 | 25.3 | 32.3 | 40.3 | 50.3 | 63.3 | 75.3 | 90.3 | 110.4 | mm | ||
d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | mm | ||
d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | 121 | 134 | mm | ||
A | 68 | 80 | 94 | 100 | 110 | 136 | 170 | 210 | 236 | mm | ||
L | 77 | 91 | 103 | 111 | 123 | 146 | 178 | 210 | 255 | mm | ||
D | 30 | 35.5 | 43 | 52 | 62 | 75 | 91 | 106 | 130 | mm |
